Scattering(S) parameter - EMC의 근본

S-parameter — 고주파/EMC 영역의 표준 측정 지표

EMC 및 고주파 공학에서 S-parameter(Scattering Parameters, 산란 계수)는 회로의 특성을 에너지의 전달과 반사 관점에서 정량화하는 표준 지표입니다.

저주파 영역에서는 전압·전류(V, I)를 직접 측정하여 Z(임피던스) 또는 Y(어드미턴스) 파라미터로 회로를 기술하는 것이 일반적입니다. 그러나 EMC가 다루는 고주파 대역에서는 에너지가 파동(Wave) 형태로 전파되므로, 전압·전류 기반의 표현보다 입사파·반사파 기반의 S-parameter가 측정 정확도와 실효성 측면에서 우월합니다.

---

1. S-parameter의 기본 개념 — "에너지의 산란 거동"





'S'는 Scattering(산란)의 약자입니다. 임의의 구조물(케이블, PCB 트레이스, 필터, 커넥터 등)에 전자기 에너지를 인가했을 때, 해당 에너지가 입력단으로 반사(Reflected)되는 비율과 출력단으로 투과(Transmitted)되는 비율을 정량화한 값입니다.

RF/EMC 측정에서 가장 보편적으로 사용되며, 거의 모든 RF 부품·장비의 사양(Spec)이 S-parameter를 기준으로 정의되어 있습니다. 따라서 그 의미를 정확히 이해하고 그래프를 해석할 수 있는 능력이 필수적입니다.

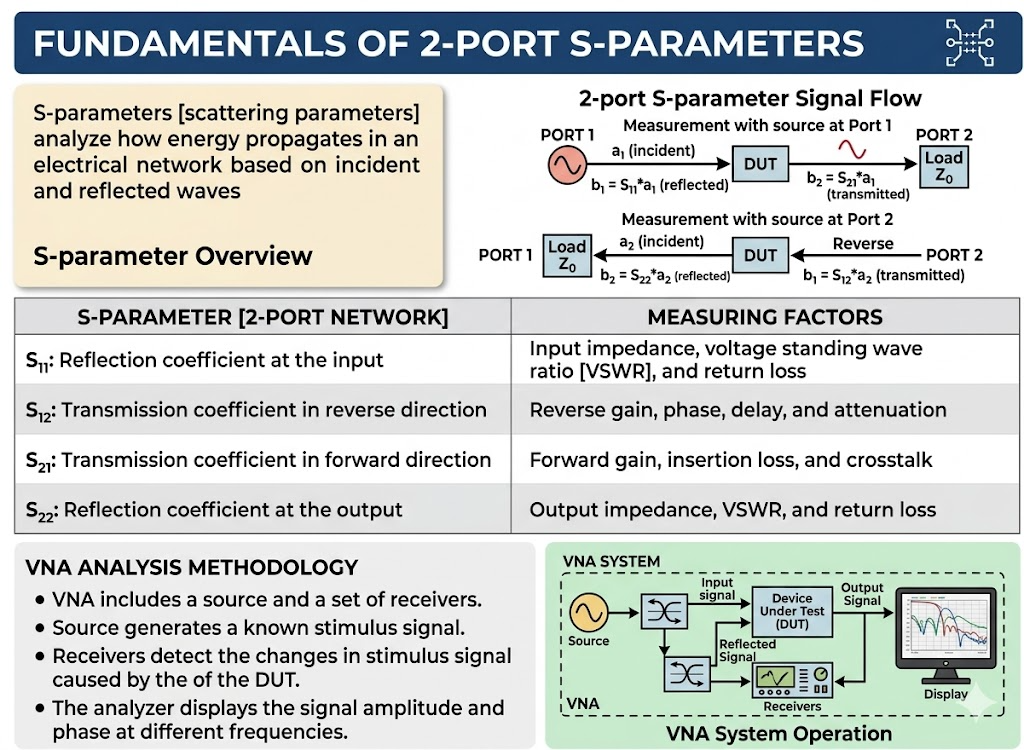

가장 기본이 되는 2-Port 네트워크에서는 4개의 핵심 파라미터가 정의됩니다.

표기 규칙: S(출력 포트, 입력 포트)

아래 첨자는 "출력 포트, 입력 포트" 순서로 읽습니다.

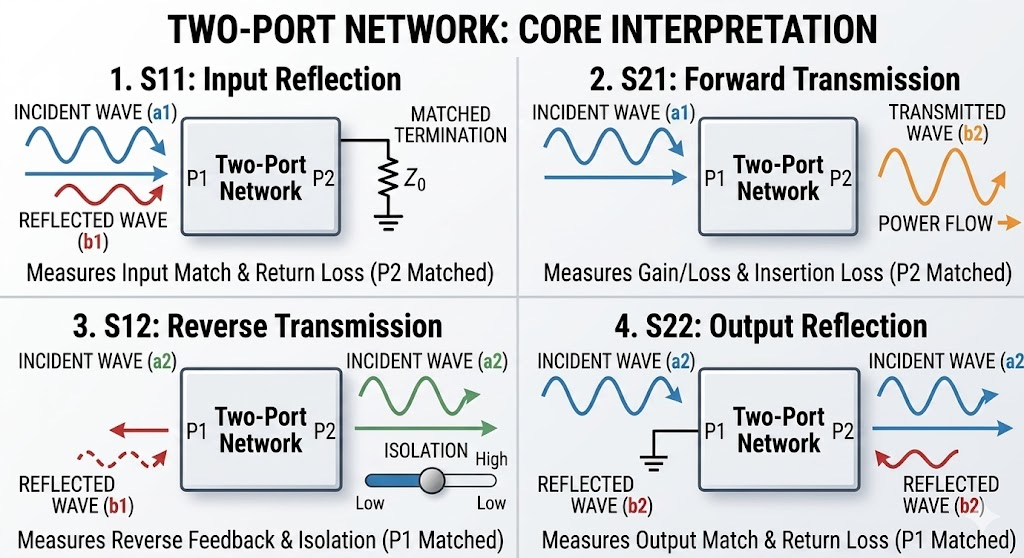

파라미터	명칭	물리적 의미
S11	Return Loss (반사 손실)	Port 1 입력 에너지 중 Port 1으로 반사된 양
S21	Insertion Loss (삽입 손실)	Port 1 입력 에너지 중 Port 2로 투과된 양
S12	Reverse Isolation (역방향 격리)	Port 2 입력 에너지 중 Port 1로 투과된 양
S22	Output Reflection (출력 반사)	Port 2 입력 에너지 중 Port 2로 반사된 양

---

2. 왜 EMC에서는 Z-parameter 대신 S-parameter를 사용하는가

저주파 회로 해석에 사용되는 Z, Y, H 파라미터를 고주파(RF/EMC) 대역에 그대로 적용하기 어려운 데에는 다음과 같은 물리적·실측적 한계가 존재합니다.

(1) 이상적인 Open/Short 구현의 한계

Z 또는 Y 파라미터를 측정하려면 한쪽 포트를 완전 개방(Open) 또는 완전 단락(Short)시켜야 합니다. 그러나 고주파 영역에서는

• 개방 단자에도 기생 커패시턴스(Parasitic Capacitance)가 존재하여 에너지가 흐르고,
• 단락 단자에도 기생 인덕턴스(Parasitic Inductance)가 존재하여 유한한 임피던스가 발생합니다.

결과적으로 이상적인 Open/Short 조건의 물리적 구현이 사실상 불가능하므로, 측정 신뢰도가 급격히 저하됩니다.

(2) 표준 임피던스 종단 기반 측정

S-parameter는 포트를 개방·단락하는 대신, 50 Ω(또는 75 Ω) 표준 임피던스로 종단(Termination)한 상태에서 측정합니다. 이 방식은

• 실제 시스템 운용 환경(케이블, 커넥터, 입출력 임피던스)과 가장 근접한 조건이며,
• 측정 장비(VNA: Vector Network Analyzer) 보호 측면에서도 유리하여,

고주파 측정의 사실상 표준(de facto standard)으로 자리잡았습니다.

---

3. S-parameter의 4대 기능적 분류

S-parameter의 각 element는 설계 목적에 따라 4가지 특성 파라미터로 분류할 수 있습니다. 이 분류는 절대적인 기준이 아니라, 설계 대상 회로의 의도에 따라 엔지니어가 해석 관점을 결정하는 도구입니다.

분류	대표 파라미터	설명
Transmission (전송)	S21, S12	입력 포트 대비 출력 포트의 신호 전달 비율. 입력 신호가 의도한 출력 포트까지 얼마나 효율적으로 도달하는지를 평가하는 지표.
Reflection (반사)	S11, S22, S33 ...	각 입출력 포트의 자체 반사값. 입력과 출력 포트가 동일한 경우로, 인가된 에너지가 임피던스 부정합으로 인해 되돌아온 양을 의미.
Coupling (결합)	인접 포트 간 S-parameter	의도된 전송 경로 외의 포트로 누설된 전력. 의도적 결합 회로(커플러 등)에 활용되기도 하나, 일반적으로는 인접 선로 간의 비의도 간섭(Crosstalk)을 의미.
Isolation (격리)	예: 4-port 하이브리드의 S41	전력을 종단(차단)시키는 포트로의 누설 전력. 격리 성능이 우수할수록 해당 파라미터 값이 낮음.

---

4. EMC 관점에서의 해석

EMC 엔지니어링에서 S-parameter는 단순 성능 지표를 넘어, 노이즈의 결합 경로 및 차단 성능을 정량 분석하는 핵심 도구로 활용됩니다.

반사 손실 (Return Loss, S₁₁)

• 지표 의미: 임피던스 매칭(Impedance Matching) 품질의 척도.
• 해석: S₁₁ 값이 작을수록(예: -30 dB와 같이 음수 절댓값이 클수록) 에너지가 반사되지 않고 효율적으로 전달됨을 의미.
• EMC 영향: S₁₁이 클 경우(예: -3 dB) 임피던스 부정합으로 인한 신호 반사가 발생하여 신호 무결성(Signal Integrity) 저하 및 의도치 않은 복사 방출(Radiated Emission) 증가를 유발.

삽입 손실 (Insertion Loss, S₂₁)

• 지표 의미: 신호 전달 효율의 척도.
• 필터 설계 관점:
  • 차단 대역(Stop-band): 노이즈 주파수에서 S₂₁이 충분히 낮아야 함 (예: -40 dB 이하 → 노이즈 99% 이상 감쇠).
  • 통과 대역(Pass-band): 신호 주파수에서 S₂₁이 0 dB에 근접해야 함 (손실 최소화).

크로스토크 (Crosstalk)

다중 포트(Multi-port) 시스템에서는 인접 선로 간의 신호 누설량을 S-parameter로 정량화합니다.

• NEXT (Near-End Crosstalk): S₃₁ — Port 1 입력 신호가 동일단의 인접 Port 3로 결합되는 양.
• FEXT (Far-End Crosstalk): S₄₁ — Port 1 입력 신호가 반대단의 Port 4로 결합되는 양.

---

5. 데이터 해석 — dB 스케일

S-parameter는 일반적으로 로그 스케일인 dB(Decibel) 단위로 표현됩니다. dB 스케일에서 0 dB는 입력 기준 전력을 의미하며, 비선형 능동 소자에 의한 전력 증폭이 발생하지 않는 한 출력 전력은 0 dB 이하의 음수 값을 가지는 것이 정상입니다.

S_ij (dB) = 20 · log₁₀ ( |S_ij| )

dB 값	전력 전달 비율	물리적 의미
0 dB	100 %	입력 에너지가 손실 없이 전달
-3 dB	50 %	에너지의 절반이 손실 (반전력점, Half-power Point)
-20 dB	10 %	에너지가 1/10로 감쇠
-40 dB	1 %	에너지가 1/100로 감쇠 (필터 차단 대역의 일반적 목표치)
-60 dB	0.1 %	에너지가 1/1000로 감쇠 (고성능 차폐·필터 수준)

---

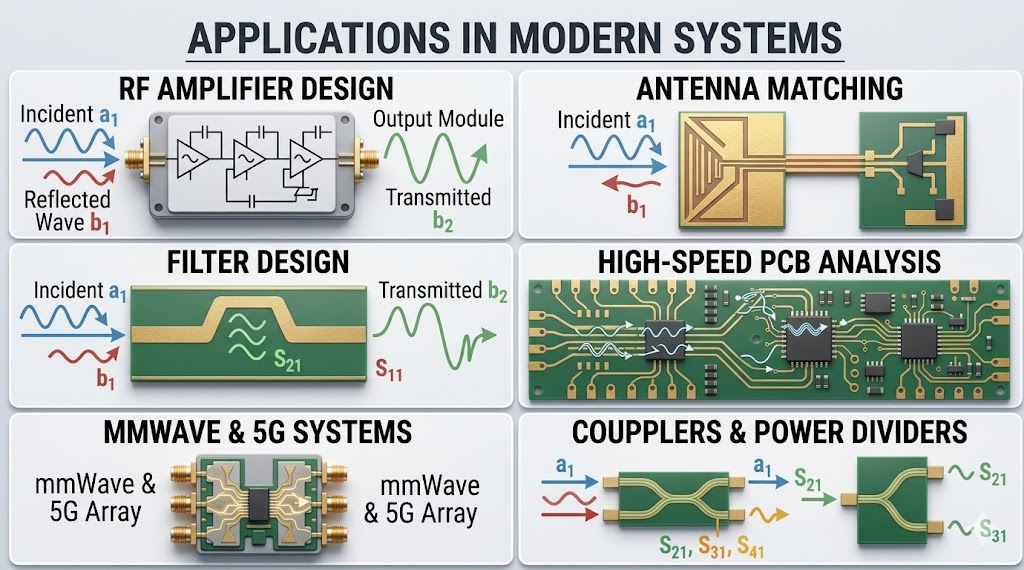

6. 응용 예시 — S-parameter 그래프 판독

S-parameter는 회로 종류에 따라 고유한 그래프 형상을 보입니다. 설계 대상 회로의 목적을 명확히 인지하고 있다면, 기대되는 S-parameter 응답 형상을 직관적으로 판단할 수 있습니다.

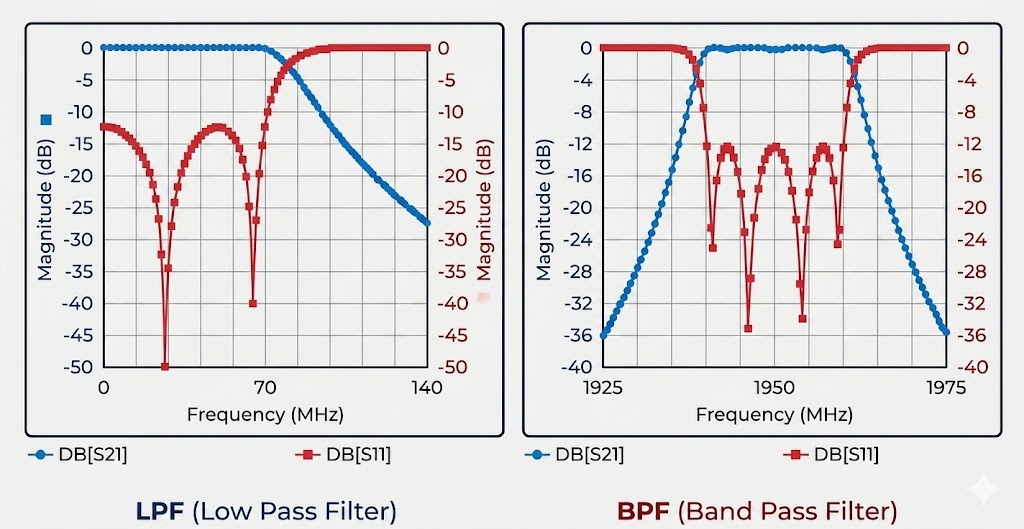

예시 1) 필터 (Filter)

• LPF (Low Pass Filter): 주파수가 증가할수록 S₁₁(반사 계수)이 상승하여 입력 전력이 반사되며, S₂₁(전송 계수)은 저주파 대역에서 0 dB에 근접하여 신호를 통과시킴.
• BPF (Band Pass Filter): 통과 대역(Pass-band)에서 S₂₁이 0 dB에 근접하고, 그 외 대역에서는 깊게 감쇠. S₁₁은 이와 정반대 양상으로, 통과 대역에서 가장 낮은 값을 보여 입력 전력이 반사 없이 전송됨을 나타냄.

예시 2) 안테나 (Antenna)

안테나는 일반적으로 단일 입력 포트만을 가지므로 S₁₁만 측정됩니다. 특정 방사 주파수 대역에서 S₁₁이 급격히 하강하는 형상이 전형적이며, 이는 해당 주파수에서 입력 전력이 반사되지 않고 외부 공간으로 방사되고 있음을 의미합니다.

• S₁₁이 깊게 떨어질수록 VSWR(Voltage Standing Wave Ratio) 값도 작아지며, 안테나의 방사 효율이 우수함을 나타냄.
• S₁₁ 딥(Dip)의 폭이 넓으면 광대역(Broadband), 좁으면 협대역(Narrowband) 안테나로 분류됨.

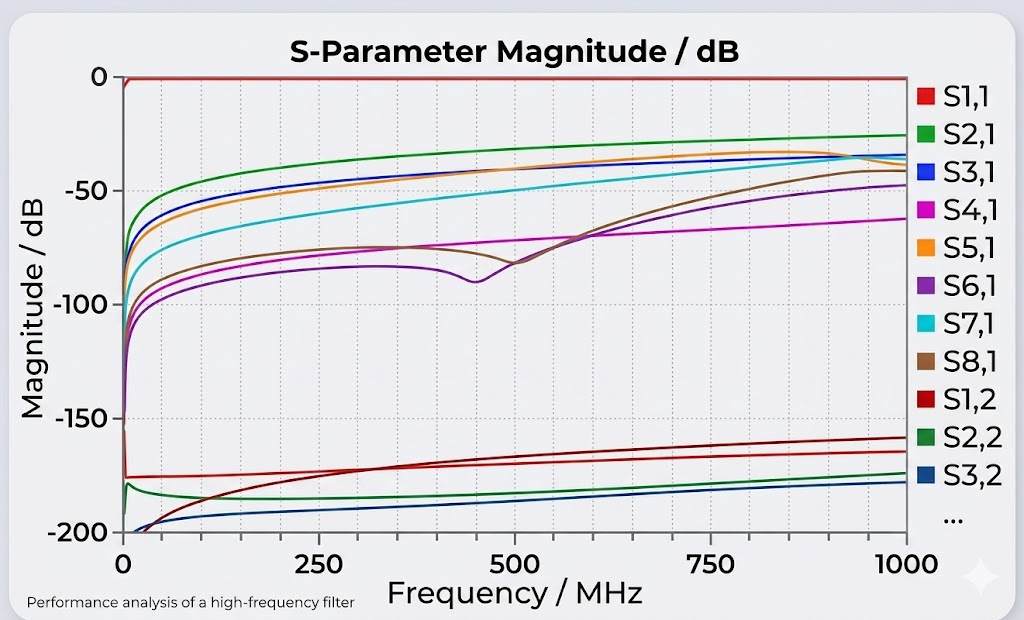

예시 3) 전송선로 (Transmission Line)

전송선로는 Port 1에서 Port 2로 신호를 전달하는 구조이며, S₂₁이 핵심 평가 지표입니다. 그 외 포트로 측정되는 S-parameter는 비의도 결합(Coupling) 성분으로, 인접 선로 간의 간섭 수준을 나타냅니다. 이를 통해 삽입 손실, 신호 전달 능력, 선로 간 결합도를 종합적으로 평가할 수 있습니다.

예시 4) 증폭기 / 발진기 (Amplifier / Oscillator)

능동 회로의 S-parameter는 입력 전력이 증폭되므로 0 dB를 초과하는 양수 값을 가지는 것이 특징입니다. 증폭기와 발진기는 설계 방식과 S-parameter 형상이 유사하지만, 다음과 같은 차이를 보입니다.

• 증폭기(Amplifier): 비교적 넓은 주파수 대역에 걸쳐 이득(Gain)이 형성됨.
• 발진기(Oscillator): 특정 발진 주파수에서 샤프한 피크 형태의 응답을 보임.

---

핵심 요약

S-parameter는 고주파 환경에서 "에너지가 어떤 경로로, 얼마나 전달되고, 얼마나 반사되는가"를 표준 임피던스 종단 조건하에서 정밀 측정하는 지표입니다. 이를 통해 EMC 엔지니어는 다음 항목을 정량적으로 검증할 수 있습니다.

• 임피던스 매칭 상태 — S₁₁, S₂₂ 기반 분석
• EMI 필터 성능 — S₂₁의 통과/차단 대역 응답 검증
• 선로 간 간섭(Crosstalk) 수준 — 다중 포트 S-parameter 기반 NEXT/FEXT 분석
• 안테나 방사 특성 — S₁₁ 딥(Dip) 깊이 및 대역폭 판독
• 능동 소자 이득 특성 — 0 dB 초과 영역의 S₂₁ 응답 분석

요컨대 S-parameter는 EMC 설계·검증 단계에서 회로의 전자기적 거동을 객관적 수치로 표현하는 가장 신뢰성 높은 공통 언어(common language)라 할 수 있습니다.



참조 : S파라미터
